カテゴリ:58mmF1.7 Sekor F.C.( 2 )

2019年7月16日(火曜日)

わたしは 忘れていたのです
マイクロ4/3→NEX の ブリッジアダプターのことを

おととしのお正月に マミヤ プリズマット NP を 紹介したときに 思い出しておれば
マミヤ-セコール F.C. 58mmF1.7 で、ちゃんと 35mmフォーマットのフルフレームで 写真を見せることが出来たのに

まず「マミヤ プリズマット NP と セコール F.C. 58mmF1.7」を ご覧ください





1

Mamiya Prismat NP with Mamiya-Sekor F.C. 58mm F1.7

1961年の マミヤ プリズマット NP と、くせものレンズの マミヤ-セコール F.C. 58mmF1.7 です

マミヤが 日本で初めて発売したので NP(日本)という名前を付けたのでしょう
でも カメラボディには どこにも NP という名前は書かれておりません





2

Mamiya-Sekor F.C. 58mm F1.7

1961年、世田谷光機製の マミヤ-セコール F.C. 58mmF1.7 です

絞りは、設定絞りをレバーで開放にする半自動絞りで 絞りリングは右側のボタンを押して変更します
美しい アンバー系(だいだい色)の 単層膜コーティングが施されています





3

くせものの正体

ちょっと見えにくいですが 黒色の←を付けた面が マウント面です

その上の 右に向けて飛び出しているのが ボディから飛び出してくるロッドを受けて
レンズを絞り込む ロッド受けです

このロッド受けは、マウント面から約10mm ボディ側に飛び出しています

レンズ交換時に レンズとボディの赤点どうしを合わせる時点で ロッド受けとボディが干渉してしまい
エキザクタマウントでありながら、 マミヤ プリズマット NP 以外のカメラには はめる事が出来ないのです






4

マイクロ4/3 なら付く

この写真は、前回の「マミヤ プリズマットNP と セコールF.C.58mmF1.7」では判りにくいと思って
真横から撮っています

エキザクタ→マイクロ4/3 アダプターの外径より ロッド受けが外に来ているのが判るでしょう

これが エキザクタ→ソニーNEX アダプターの場合は、アダプター外径が大きく ロッド受けと干渉するのです





5

ブリッジアダプター

マイクロ4/3 マウントを ソニーNEX マウントに変換する ブリッジアダプターです

フランジバックは、ソニーNEX が 18mm で マイクロ4/3 が 20mmです
巧妙に制作されていますが ハメアイにちょっとガタがあるのと 取り外しレバーが薄板で変形しやすいです


ともかく これを使えば・・・





6

Mamiya-Sekor F.C. 58mm F1.7 on Sony α

マミヤ-セコール F.C. 58mmF1.7 を ソニー α7 に付けたところです


前回は、エキザクタの中間リングや 4/3用 マウントアダプターを使えば
くせものの Mamiya-Sekor F.C. 58mm F1.7 も デジタルで使えることで喜んでしまって
ブリッジアダプターを忘れておりました


それでは 1961年の世田谷光機の マミヤ-セコール F.C. 58mm F1.7 を ソニー α7 に付けた
絞り開放写真に行ってみましょう

α7 II じゃあないのか?
なぜか わたしのブリッジアダプターは 出来が悪いのか α7 IIには取り付けできないのでした





7

どんぐり眼

まず 最短撮影距離50cmで ミミちゃんを撮りました

おお~、ミミちゃんの どんぐり眼が ・・・

ものすごい写りです





8

ぐちゃぐちゃ

うんっ?

ぐちゃぐちゃの本棚の上ですが, なんぼ 58mmF1.7 ちゅうてもボケ過ぎじゃないかなぁ





9

歪曲収差テスト

歪曲収差は認められないけれど 左右両端のボケが大きいですねぇ





10

おひさまっこ保育園

う~む、画面中心の おひさまっこ保育園の2階あたりは 非常にシャープ
画面周辺は 美しくボケています

そうか、ボケる範囲が大きいのです ♬





11

demi EE17

最短撮影距離付近で demiEE17 を 撮ってみました

うんっ? ミミちゃんの目玉ほどシャープじゃないよ
難しいレンズですねぇ





12

もう一度

もう一度 ミミちゃんを撮りました

やっぱり シャープに写りまする
マミヤ-セコール F.C. 58mm F1.7 は ミミちゃん専用レンズですね





13

置物ミミちゃん

雨ばっかりで 緑のコケの中にいる 置物ミミちゃんです





14

豊中のプレデター

ひさしぶりに 豊中のプレデターを撮ったら
カニさんみたいに写りましたぁ





15




さかなとり

いもうとにピントを合わしたら
おにいちゃんは ボケてしまいました





16



歩道橋より

歩道橋より画面中央の横断歩道にピントを合わせました

手前の電柱や 画面奥のほうは ぼんやりとアウトフォーカスです





17

食べないでくれ~

昼ごはんです

冷ややっこに ネギが目玉ように乗って
「食べないでくれ~」と言ってます

あかん、食べるのだぁ
焼酎に 美味しいタレをかけた冷ややっこ・・・合いますねぇ





18

雨雲

いまにも降り出しそうです

マイナス 1.3EV の 露出補正をかけても 画像はソフトそのものです

マミヤ-セコール F.C. 58mmF1.7 は 良いボケ味のレンズでした




******************************************************
 ■ 2019年7月12~16日 撮る
 ■ 1 ~ 6枚目 AF Nikkor 28-105mm on Nikon D700
 ■ 7 ~ 18枚目 Mamiya-Sekor F.C. 58mm F1.7 on Sony α
 ■ 絞り優先AE、すべて 絞り開放 F1.7

******************************************************

1961年 世田谷光機の マミヤ-セコール F.C. 58mmF1.7

くせものだったのは、ボディに向かって 飛び出たロッド受けを造らせたりした
マミヤ プリズマット NP の ほうだったのですね

レンズは いたって健全で 画面中央はシャープで周辺におおきなボケが出て
とても素晴らしいです

マイクロ4/3フォーマットでは イメージサークルの真ん中だけを切り取っていて
周辺に大きなボケが出ることは 判りませんでしたぁ









-

by nakajimaakira1948 | 2019-07-16 13:14 | 58mmF1.7 Sekor F.C. | Trackback | Comments(2)
2017年1月18日(水曜日)

マミヤ プリズマットNP を ご存知でしょうか





1


マミヤ光機は 早くからペンタプリズム付き35mm一眼レフの開発を始めました
1952年(昭和27年)には 試作品のマミヤプリズムフレックスを発表しています

1952年 マミヤプリズムフレックス(試作品)
昭和28年のフェニックス(ミランダTの原型)の試作より1年早い
国産ペンタプリズム付き一眼レフで最初のものでした
【写真はインターネットより】





その後、マミヤは大分モタモタして1960年(昭和35年)に米国向けにマミヤプリズマットCLPを発売し
翌1961年(昭和36年)に日本で発売されたのが この マミヤ プリズマットNP です

もうこの1961年には、ミランダ、トプコン、ペンタックス、ミノルタ、キヤノン、ニコンなどのメーカーが
ペンタプリズム付き一眼レフを造っておりました

それでは この くせもの と言われる マミヤ プリズマットNP を詳しく見ていきましょう





2

なぜ くせもの なのか?

マミヤ プリズマットNPは 当時の代表的なエキザクタマウントを採用していました
まだ完全自動絞りではなく、鏡胴に ペンタックスのオートタクマーのような絞り開放レバーが付いた半自動絞りです

絞り値を設定してから この絞り開放レバーを往復させて
絞り開放の明るいファインダー像を見ながらシャッターボタンを押すのです

でも当時 これは一般的なことで なにもくせものではありません





3

これが くせもの

シャッターボタンを押すと ボディ前面からロッドが出て来るのです
そのロッドが レンズ鏡胴の「ロッド受け」を押して 絞り開放レバーで開放にした絞り羽根を設定値まで閉じるのです

この絞りとの連動機構がマミヤ プリズマットNPの くせもの なのです





4

レンズ

レンズの 世田谷光機製マミヤセコールF.C.58mmF1.7を見てみましょう

構成は 5群7枚の変形ガウス対象型で コーティングはアンバー系の単層膜、
絞り羽根は9枚、最短撮影距離は50cmです

ボディから出て来るロッドを受ける部分が マウント面よりボディ側に突き出ています

これでは、このレンズは マミヤ プリズマットNPには取り付けできるけれど
他のエキザクタ・エクサやトプコンのエキザクタマウント機では
ロッドの「受け」がボディに当たって取り付けることが出来ないのです

せっかく エキザクタマウントを採用したのに レンズが他のエキザクタ機に使えない
というのが マミヤ プリズマットNP の くせもの の正体でした


なぜ レンズの絞り羽根を閉じる操作を ボディ側から押すようにしたのでしょう?
本家のエキザクタやトプコンのように レンズ側からボディ側に押し込むようにすれば
他のエキザクタ機でも使えたのに

まあ 真似が嫌いなマミヤの設計陣は、シャッターボタンをボディ前面に持って行かずに
軍艦部に位置するシャッターボタンで 絞り羽根を閉じたかったんでしょうね





5-1

逆はOK

逆に エキザクタマウントのレンズをマミヤ プリズマットNPに付けるのは問題ありません


小さな エルンスト・ルートウィッヒのメリター50mmF2.9 を付けたところです
良く似合っております

写真の、セルフタイマーの右側にあるのが シャッターボタンを押すと出て来るロッドです





5-2

大きなレンズも

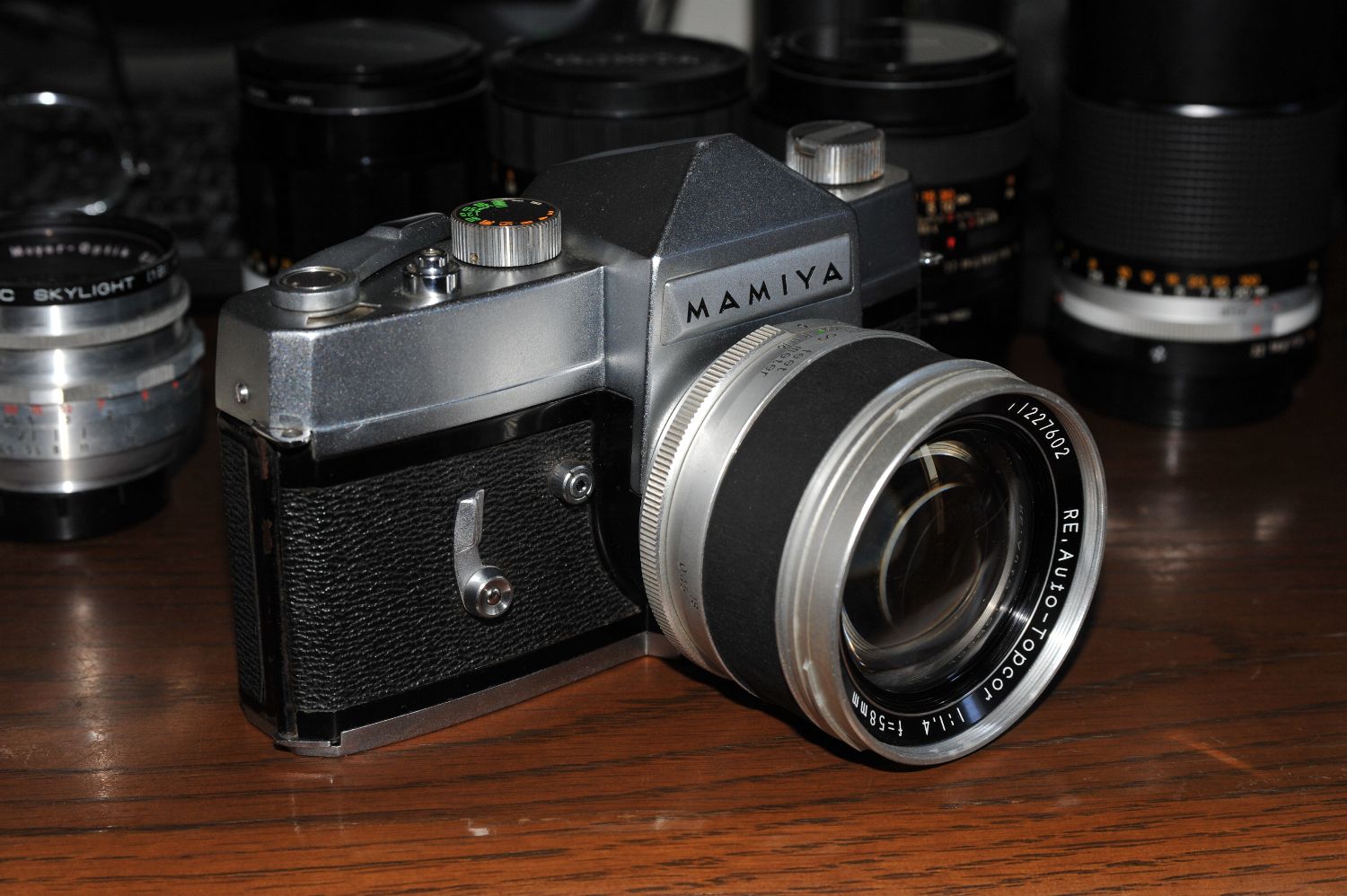

えへへ、わたしの大好きな RE Autoトプコール58mmF1.4 を付けたら恰好がええです
これも トプコールはマニュアルで絞り込み操作になるけれど 特に問題はありません





6-1

中間リングを使う

Mamiya-Sekor F.C. 58mmF1.7 を何とかデジタルカメラで使いたいと思います

まずロッド受けがボディと当たらないように エキザクタマウントの接写用中間リングに
Mamiya-Sekor F.C. 58mmF1.7 を嵌めてみます

まず エキザクタ純製のイハゲー社の中間リングで・・・よっしゃ ハマった ♪♪♪

【レンズ鏡胴の「ロッド受け」が中間リング外周の外側にあることに注意】





6-2

トプコン製中間リングも

つぎに トプコン製中間リングは・・・これもハマりました ♪♪♪





7

イハゲー純製中間リングを介して ソニーα7に

イハゲー純製の中間リングをはさんで ソニーα7に取り付けたところです

これで とにかくMamiya-Sekor F.C. 58mmF1.7 が 接写になるけれど デジタルカメラで使えます





8

中間リングを使った写真-1

Mamiya-Sekor F.C. 58mmF1.7を エキザクタマウントの中間リングを介して撮った写真です


ロンドンのベーカーストリートのシャーロック・ホームズ記念館の隣の店で買ったホームズカップです
ホームズがぼんやり写っているけれど これは実物どおりですよ





9

中間リングを使った写真-2

「昭和10~40年 広告にみる国産カメラの歴史」という本の
マミヤプリズマットNPの広告を探して接写してみました

プリズマットNPにピントを合わせたかったのですが 決定版の文字のほうに行ってます





10

マイクロフォーサーズアダプターで


中間リングを使ったらMamiya-Sekor F.C. 58mmF1.7がハマるのは
中間リングの外径が小さくて レンズ鏡胴の「ロッド受け」と干渉しないからです

それならば エキザクタ→NEXのマウントアダプターはどうだと試してみたのですが
わずかに ロッド受けとマウントアダプターの外周が接触してハマりません

アダプターの外周を約1mm程度削ればハマるようですが
このレンズ1本のために削るのはどうかなと 思いとどまりました


マイクロフォーサーズカメラ用のマウントアダプターなら
フルサイズ用のマウントアダプターよりも少し外径が小さいのではないかと思って
最近使っていない エキザクタ→マイクロフォーサーズのアダプターで試してみますと
おおっ、ハマった ♪♪♪

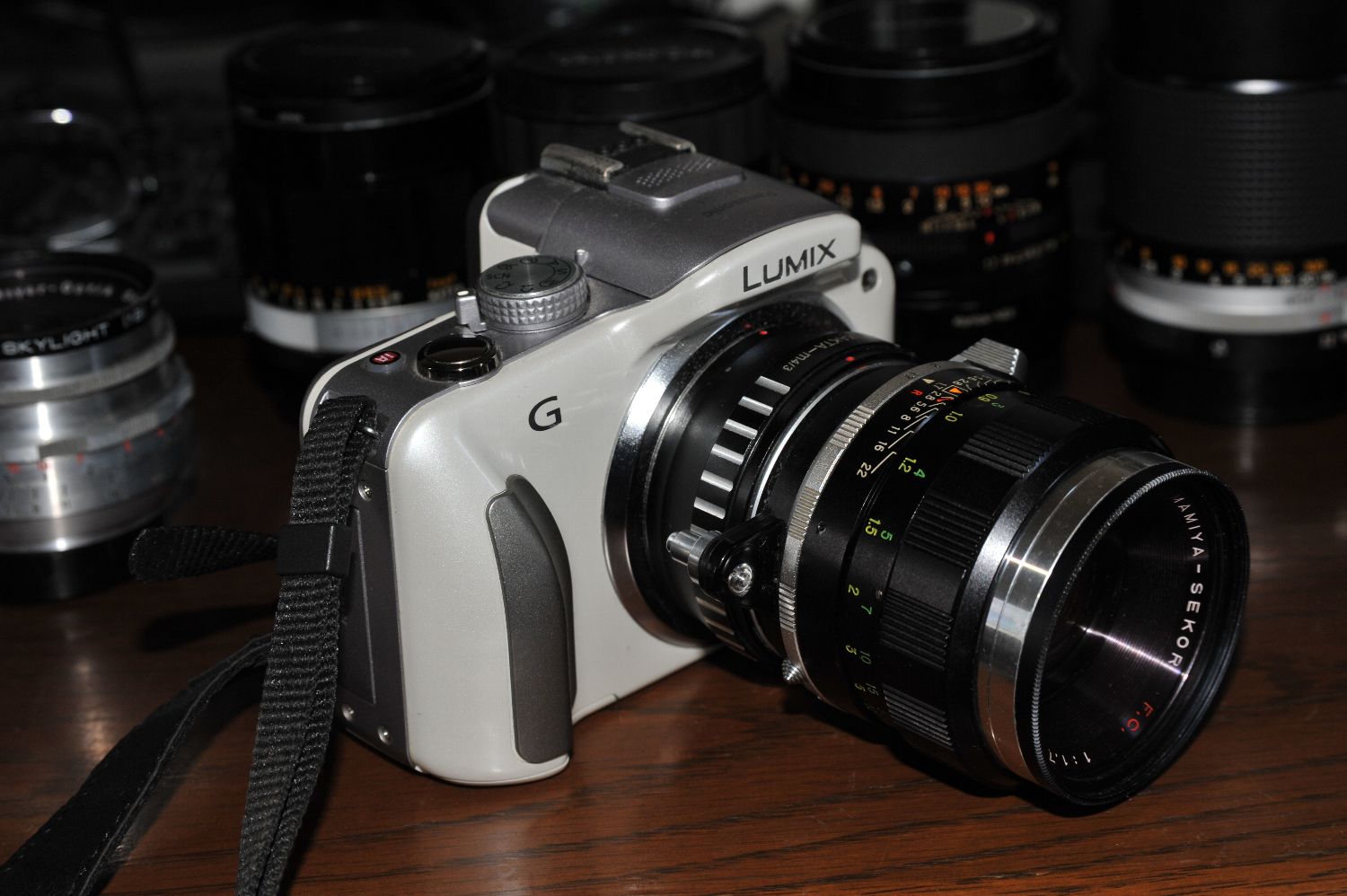

写真は、エキザクタ→マイクロフォーサーズのマウントアダプターを介して
Mamiya-Sekor F.C. 58mmF1.7を 松下さんのルミックスG3に取り付けたところです

58mmのレンズが ライカ判換算116mmになってしまうけれど とにかくこれで無限遠が出ます





11

雪の公園

Mamiya-Sekor F.C. 58mmF1.7を エキザクタ→マイクロ4/3のマウントアダプターを
介して撮った写真です

1月15日、朝起きると雪景色でした

あまり雪の降らない豊中では 少しでも積もるとルンルン気分になるのです

以下3枚は F1.7開放でそのまま撮ると明る過ぎますので ケンコーのND8フィルターを使用しました





12

白い屋根

雪が珍しい豊中人は 雪で白くなった屋根を撮るのでした

マミヤセコール58mmF1.7は 絞り開放ではフワフワの写りという評価ですが
なるほど 画面隅部では ほんわかと締まりの無い写りですねぇ





13

変な顔

わたし   「ミミちゃん、変な顔してるねぇ」
ミミちゃん 「・・・」





14

もっと変な顔

ミミちゃん 「こんなん どう?」
わたし   「さっきより もっと変な顔やでぇ」





15

なんか不細工な巻き上げレバー

また プリズマットNPに戻ります

プリズマットNPには 機種名を表示する刻印は どこにもありません
わたしは、日本で最初に発売した機種なので NP(Nippon)と呼んだのではないかと思っています

写真の巻き上げレバー、使いにくいことはないのですが なんか不細工な形をしておりますね
もうちょっと 良い恰好にできなかったのでしょうか





16

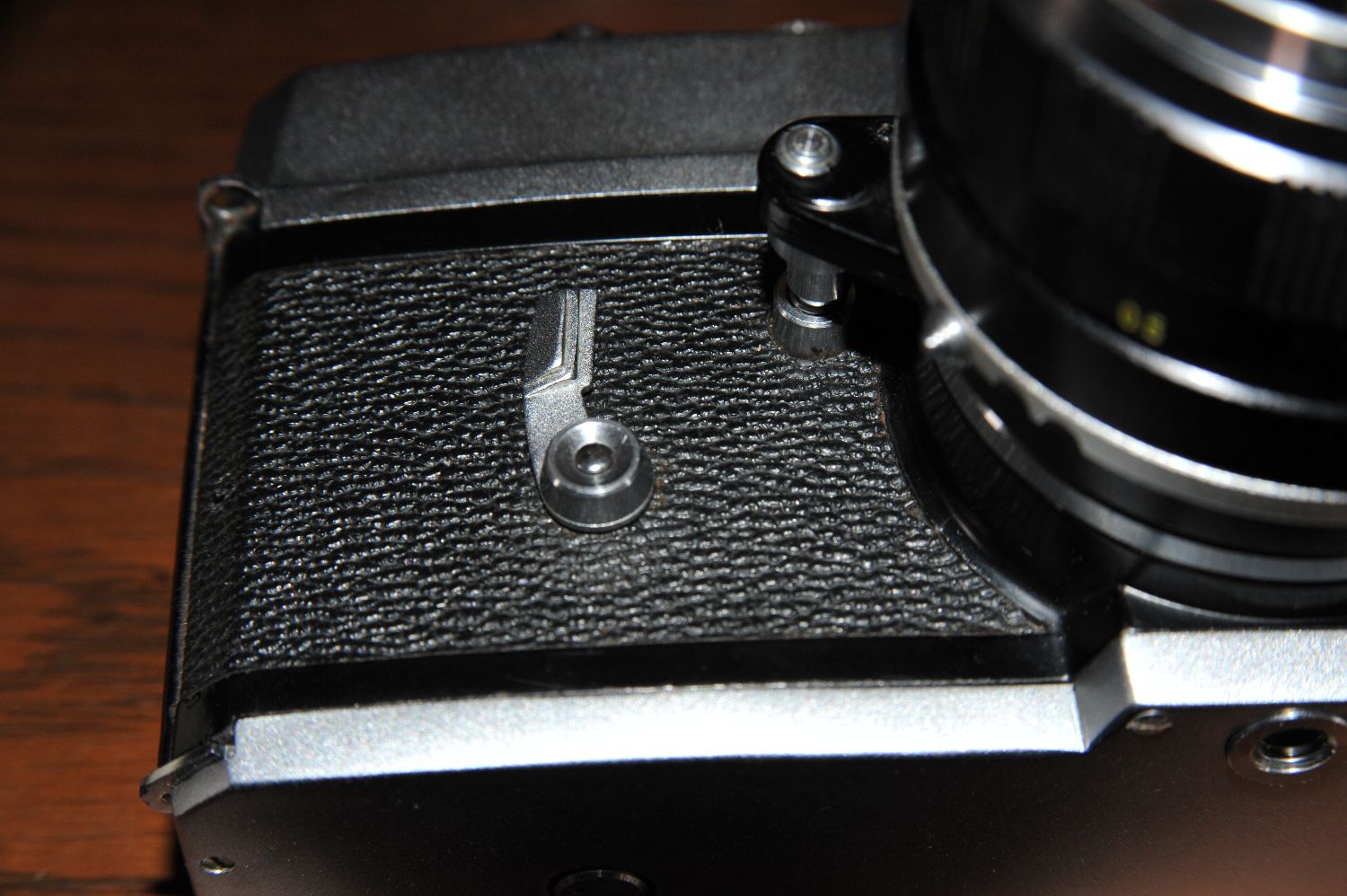

セルフタイマー・レバー

ちょっと左に曲がっているセルフタイマーレバー、これも不細工な感じがします

こうしてカメラの各部を見ていきますと
プリズマットNP は デザイナーに意匠を任せたのではなく 設計者のデザインそのままの気がします

マミヤらしく 他社のカメラの模倣は絶対しないという精神が
部品の形のひとつひとつまで行き渡っているからでしょうね





17

似合わない組み合わせ

もっとも似合わない組み合わせを ちょっとお見せします

マミヤプリズマットNPに カールツァイスのトリオター135mmF4を付けたところです
まさに くせものカメラくせものレンズを付けた感じがします

すまん、マミヤプリズマットNPよ
このトリオター135mmは エキザクタバレックス以外に 似合うカメラは無いのだよ
きみのせいじゃない


最後に、このマミヤプリズマットNPを見て どこかで見たカメラに似ていると感じるかた
あなたは鋭いです

マミヤがOEMで造った 日本光学の一眼レフの ニコレックスF は
このマミヤプリズマットNPを元に造られたのでありました



********************************************************************
 ■ 2017年1月13~15日 撮影
 ■ 1 ~ 7枚目  AF Nikkor 28-105mm on Nikon D700

 ■ 8 & 9 枚目  Mamiya-Sekor F.C. 58mm F1.7 with Extension Ring on Sony α7
 ■ 11~14枚目 Mamiya-Sekor F.C. 58mm F1.7 with Kenko ND8 on Lumix G3
 ■ 絞り優先AE すべて絞り開放 F1.7

********************************************************************

6 x 6判のフォールディングカメラで フィルム面を動かすバックフォーカスのマミヤ6を造り、
レンズ交換のできる6 x 6判の二眼レフのマミヤCシリーズを造った 独創性のマミヤの
くせもの一眼レフ(いやっ、くせものレンズ)を紹介しました

マミヤプリズマットNPを紹介している記事の中には
「プリズマットNPのレンズは そのマウントロックピンが太いため 他のエキザクタマウント機に使用できない」
などの誤った記述が多くみられます

実際には 絞り羽根を閉じるための「ロッド受け」がボディ側に出過ぎているだけです
マウントアダプター製作メーカーが 現状のアダプター外径をちょっと小さくするだけで
マミヤのエキザクタマウントレンズも ミラーレスで使うなら35mmフルサイズで
十分使用できることを指摘しておきたいと思います

今回説明しなかった マミヤ・セコールF.C.58mmF1.7を造った世田谷光機については
数年まえに「マミヤ/セコール55mmF1.8」で紹介しております
立派なレンズメーカーであります









-
by nakajimaakira1948 | 2017-01-18 10:45 | 58mmF1.7 Sekor F.C. | Trackback | Comments(4)
